FXH-500 系列金属管浮子流量计可测量液体、气体和水蒸汽，具有坚固、安全、耐用等特点。其耐高温、高压等性能尤其适用于测量腐蚀性、混浊的液体。FXH-500 不仅能提高最高的测量精度，还能提高最高的安全性、稳定性。独特的外形设计更具有美的感受，同时又有高的隔爆性能；FXH-500 采用了磁测传感器及芯片处理技术，并可实现LED 瞬时流量数字显示和累积流量显示，并可输出二线制4~20mA 标准信号，兼容HART通信协议。还具有高精度的指针指示和设定点报警开关输出。

技术参数SPECIFICATION：

输出信号：二线制4~20mADC,带HART 通信协议；

工作电源：24VDC;

电源引入口为：M20X1.5；

输入阻抗：>100MΩ;标准负载电阻：250Ω

法兰标准：HG20592-97(凸),ANSI B16.5；

公称压力：1.6 MPa; 2.5 MPa; 4.0 MPa； 6.3MPa；

量程比：10: 1

精度：1.5%FS(DN15 或2.0%FS)

介质温度：-50~100ºC（标准型）；≤200ºC(高温型)；≤300ºC（可采用夹套型）

阻尼时间选择：0～199 秒；

环境温度：-35～70ºC(LCD)， -40～70ºC

测量范围：水：25—100000L/h(20ºC)

   空气：0.7—1800m³/h(0.1013MPa,20ºC)

测量原理MEASURING PRINCIPLE：

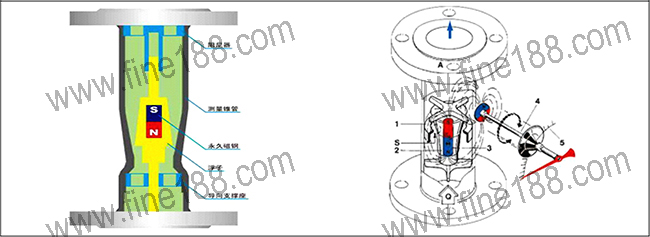

       如图所示，相对应测量介质的某一流量，介质的流速对磁性浮子产生一作用力A，磁性浮子在测量管中稳定某一位置，此时G=A+W

G—浮子重力   W—阻力， 在平衡的过程中，磁性浮子的磁场与指针磁钢的磁场偶合，磁偶合系统带动指针，由刻度盘和指针读出相应的流量值。

产品特点FEATURES：

              测量管部分                                             指示器部分

       坚固的全金属结构                                 数字指示和指针显示

       可选择多种材质                                     带微电子处理器的转换器，可实现自检功能

       保温夹套型设计                                     可带防爆开关，不打开盖子也可现场组态和更改数据

       高温型设计                                            带4~20mA 输出，HART 通讯协议带上、下限报警

       带气阻尼装置                                        防护等级高IP67

       低压力损失                                            防爆设计（本安和隔爆）

       适合恶性环境，腐蚀性介质

       具有良好的抗震性，抗热性

结构及原理：

FXH500 系列金属浮子流量计由两部分组成：

1、传感器---测量管及浮子

2、信号变送器---指示器：

        传感器的触液材质有四种：不锈钢、哈氏合金、钛材、不锈钢衬PTFE;用户可根据不同的工艺压力及介质的腐蚀性要求，选择不同的触液材质，来满足工艺的耐压及介质防腐的需要。根据不同的测量要求，用户在选型时，可以选择不同的指示器组合，来实现不同的测量要求。

      流量的测量是由指示器内的变送器通过偶合磁钢感受浮子位置的变化来完成流量的指示和信号的远传输出的。当被测介质自下而上流经测量管时，浮子受重力、浮力及流体流速对浮子垂直向上的推动力三者平衡时，浮子即相对静止在某个位置，这个位置随浮子与锥管的环面积、流体流速而变化中，浮子的位置即对应被测介质流量的大小。

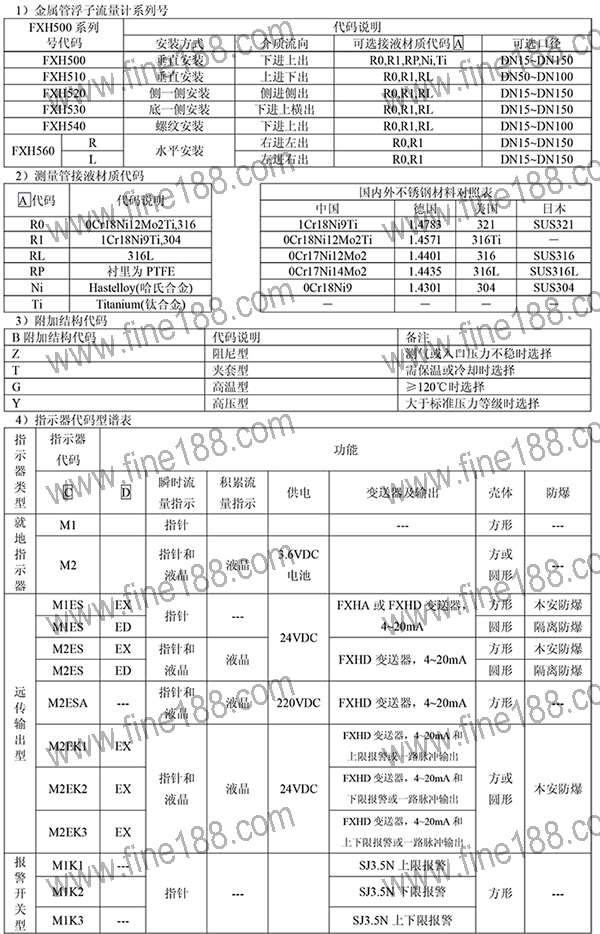

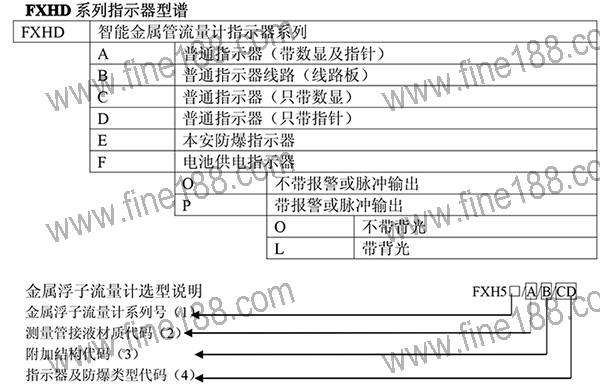

主要技术指标：

1、指示器液晶显示：

瞬时流量显示数值范围：0～500000

累积流量显示数值范围：0～99999999

2、指示器转换精度：

 瞬时值：0.5%FS 1msd

累积值：0.5%FS 1msd

3、指示器测量磁场旋转角度最佳为：70°～ 80°,分辨率为：0.07

4、液晶正常显示环境温度范围为：-25ºC～+85ºC

5、指示器正常工作环境温度为：-40ºC～+85ºC

6、环境温度小于90%RH
